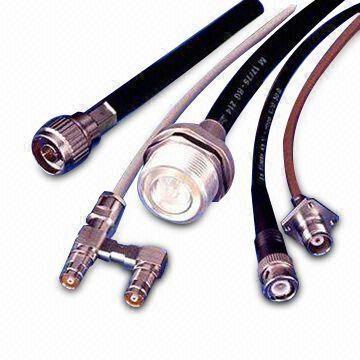

特種柔軟低損耗同軸射頻電纜
用途： 本產品適用于無線電通信廣播設備和有關無線電子設洛中傳輸射頻信號。 產品標準： Q/320831JXB002-2006 產品使用特性： 電纜使用溫度：-40℃ -+80℃ 產品型號及名稱： SFRR-NII發泡聚
訂購熱線：0517-86843868
用途：
本產品適用于無線電通信廣播設備和有關無線電子設洛中傳輸射頻信號。
產品標準：
Q/320831JXB002-2006
產品使用特性：
電纜使用溫度：-40℃ -+80℃
產品型號及名稱：
SFRR-NII發泡聚烯烴絕緣耐低溫復合塑枓護套特種柔軟低損耗同軸射頻電纜
產品結構及技術參數： 1、結構尺寸
 |
| 型號 |
內， 結和 |
直徑mni | 絕緣外徑mm | 電纜外徑mm | 計算重量kg/km |
| SFRR-NH-50-5 | 19/0.37 | 1.82±0.02 | 5.0±0.2 | 7.5±0.2 | 72 |
| SFRR-NH-5CH7 | 19/0.53 | 2.6210.02 | 7.4±0.2 | 10.0±0.2 | 124 |
| SFRR-NH-50-S | 19/0.41 | 2.81±0.02 | 7.8±0.2 | 11.1±0.3 | 166 |
| SFRR-NH-50-10 | 19/0.51 | 3.51 ±0.03 | 10.0±0.2 | 13.0±0.3 | 237 |
I、技術參數
| 技術參數 | SFRR-NH-50-5 | SFRR-NH-50-7 | SFRR-NH-50-8 | SFRR-NH-50-10 | |
| 絕緣電阻(MQ.km) | >5000 | >5000 | >5000 | >5000 | |
| 工頻試驗電壓(KV) | I | I | I | I | |
| 特性阻抗(Q) | 50±2 | 50±2 | 50±2 | 50±2 | |
| 回波損耗 | VHF(dB) | >20 | >20 | >20 | >20 |
| UHF(dB) | >18 | >18 | >18 | >18 | |
|
衰 減 常 數 < dB/100m |
400MHz | 14.7 | 10.1 | 9.8 | 7.8 |
| 900MHz | 22.9 | 15.9 | 15.6 | 12.6 | |
| 1200MHz | 27.5 | 19.3 | 19.0 | 15.2 | |
| 1500MHz | 31.2 | 22.4 | 21.8 | 17.4 | |
| 1900MHz | 36.1 | 25.9 | 25.2 | 19.4 | |
| 2200MHz | 38.7 | / | / | / | |
| 2500MHz | 41.6 | / | / | / | |
| 2800MHz | 44.5 | / | / | / | |
| 3000MHz | 46.8 | / | / | / | |
